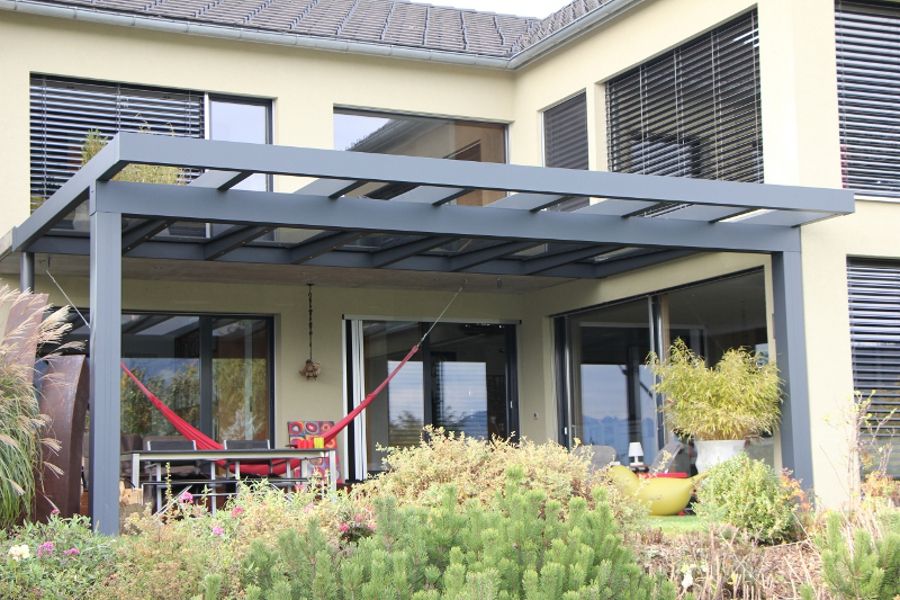

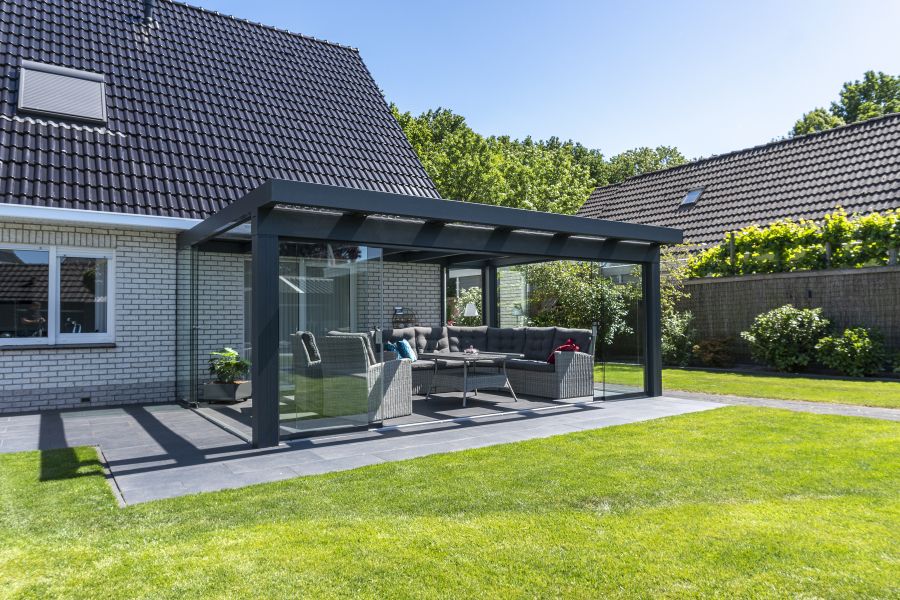

CUBUSLINE | Terrassenüberdachung | Grösse 5000x5000
Das einzigartige Design der CUBUSLINE ergibt sich aus der nicht sichtbaren Dachneigung und einem variablen Dachüberstand.
Mit speziellen Verbindungselementen und Abdeckleisten erhält die CUBUSLINE eine schraubenlose Optik, bei der keine Befestigungspunkte sichtbar sind.
Artikelbeschreibung:
Abmessung: Breite 5000mm x Tiefe 5000mm
Materail: Aluminium
Bedachung: Verbundsicherheitsglas 8mm

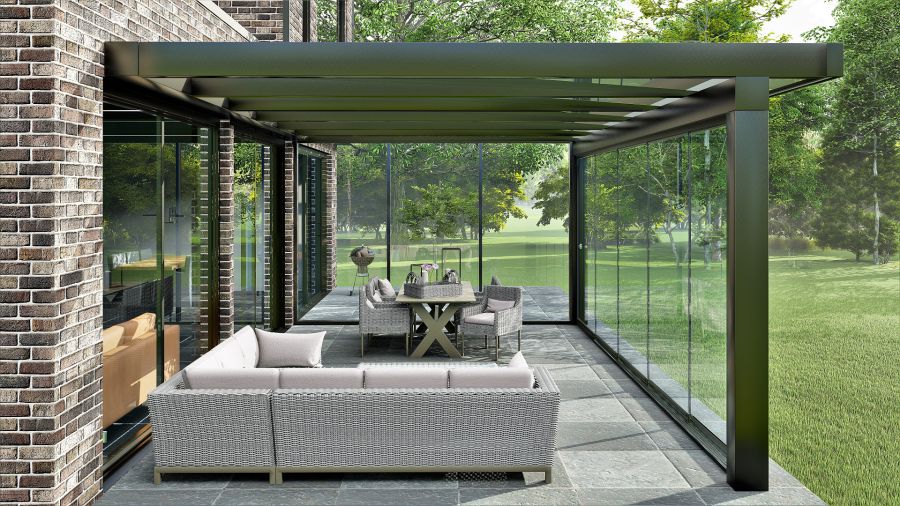

Farbe Konstruktion: RAL 7016 antharzitgrau struktur, RAL 9010 reinweiss struktur oder RAL 9007 graualuminium struktur
Pfostenanzahl: 2 Stück

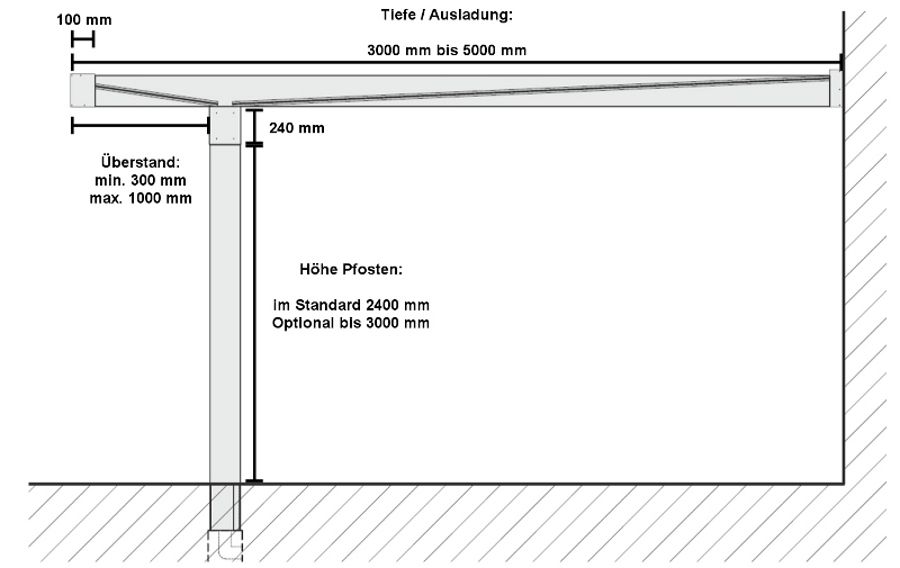

Pfosten demensionen: 200x200x240mm
Träger demensionen: 100x200 mm
Lamellen: breite 35mm x höhe 205mm
Regenrinne: 200x245mm
Dachüberstand: 400mm -1000mm
Neigung: 0° / Flachdach
Belastung: 110kg/m²
Freistehend: optional / Zusatzkonstruktion (2 Pfosten 200x200x2640mm, Rinnenprofiel 200x245mm zur Aufnhme der
Dachkonstruktion mit Abdeckkappen und Montageanleitung)
Stahlfundament:Optional
Lieferumfang im Standard:
CUBUSLINE | Terrassenüberdachung | Grösse 5000x5000mm als bausatz in gewählter Farbe mit Montageanleitung, Montagematerial (ohne Befestigungsmaterial für Boden oder Wand)
| |
Optionale Befestigung für die Cubusline: |
| |
|
|
| |
|
|
| |
◗ Stahlfundament zum Einbetonieren |
◗ Stahlfundament zum Aufdübeln |
| |
 |
 |
| |
Gesamtlänge 1800 mm |
Gesamtlänge 1000 mm |
| |
Platte 300 x 200 mm |
Platte 300 x 200 mm |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
